　　話說兩年前，有一架木航(東航)的客機在南寧降落時，由于飛行員看錯跑道，把飛機降滑行道上去了，幸好當時滑行道沒有其它航班，否則后果~~~

　　其實為了飛行安全和效率，機場除了各種指示燈之外，還有一些很醒目的標志。比如，下面這張圖里的指示信號。。。

　　紅紅黃黃黑黑帶英文，密密麻麻暈暈乎乎了沒?別著急，哥來慢慢教你。

　　強制性指令牌：紅底白字

　　指示牌立在滑行道兩側或左側。

　　強制性指令牌的作用是告訴你，

　　你就要進入跑道或者到了某個臨界區。

　　飛行員必須收到ATC的指令才可以進入，

　　不然就給我等。。。

　　臨界區等待位置標記牌

　　▼

　　當ILS在工作時，

　　ATC會讓你在這里做短暫停留，

　　以免干擾ILS正常運作。

　　跑道進近等待位置標記牌

　　▼

　　為了避免打擾使用中的跑道(進近或起飛)，

　　就在立著這個標記牌的位置等著吧，

　　等到跑道用完你就可以過去了。

　　上圖，保護的就是14號跑道的進近。

　　跑道等待位置標記牌

　　▼

　　在得到進入跑道的許可之前，

　　你必須在這里等著。

　　如上圖，往左是14號跑道，

　　往右是32號跑道。

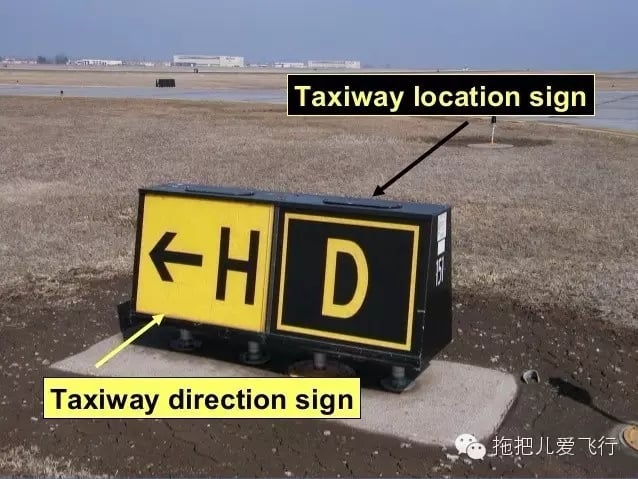

　　位置信號指示牌

　　黑底黃字，加黃色邊框

　　用于識別所處滑行道和跑道位置、識別跑道邊界

　　如圖：你現在處于Delta滑行道，往左是Hotel滑行道

　　所處滑行道標志

　　▼

　　當你看到這個標志時，

　　你現在所處的位置是Alfa滑行道，

　　一般標記于轉彎處和等待處。

　　所處跑道標志

　　▼

　　如圖，現在所處的位置是32號跑道~

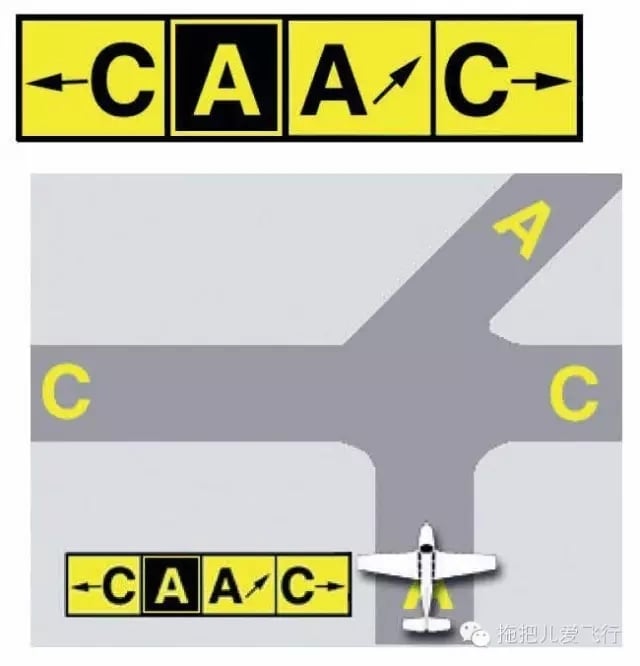

　　信息標志：黃底黑字

　　幫助飛行員識別從塔臺、無線電頻率

　　和噪聲影響中看不到的區域，

　　機場根據需要決定標志的大小及位置。

　　如圖：飛機處于Alfa滑行道，左右是Charlie滑行道，右前方是Alfa滑行道

　　跑道出口指示牌

　　▼

　　這個標志指示的是你正在

　　接近的(將要進入的)滑行道。

　　如上，左轉進入Bravo滑行道。

　　離港目的地標記牌

　　▼

　　多跑道的離港目的地標記牌。

　　在共用滑行道路線至多條跑道的地方，

　　多條跑道號中間由一個圓點分開。

　　如上圖，27號跑道和33號跑道在右側。

　　進港目的地標記

　　▼

　　這個標志向飛行員指示

　　空港的重要目標或建筑物。

　　如圖，表示軍事設施在右邊。

　　滑行道結束標記

　　▼

　　告訴你滑行道到頭了，別再滑了。

　　一般標記于交叉路口的遠端。

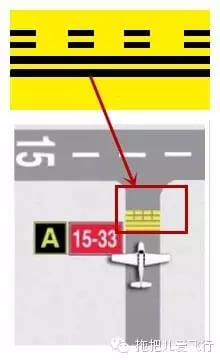

　　跑道邊界標志

　　▼

　　這個標志面向跑道，

　　且在飛行員脫離跑道時可見。

　　當飛機滑行通過時，

　　說明你已經和這條跑道說拜拜了~

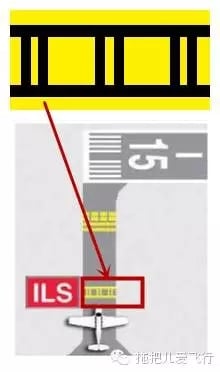

　　ILS關鍵區域標志

　　▼

　　標志在ILS等待區標志旁邊。

　　用于指示你安全地脫離ILS工作區。

　　當ILS系統工作時，

　　你要滑行通過該地標后再停下。

　　跑道和滑行道關閉標志

　　▼

　　看到這標志就別想往前了，

　　這個標志設置于已關閉跑道的全程，

　　每隔1000英尺設置一塊。

　　在滑行道入口同樣也會設置。

　　跑道剩余距離：黑底白色

　　告訴起飛和著陸的飛行員，

　　跑道還剩幾千英尺供你跑。

　　千萬別沖出跑道啊~

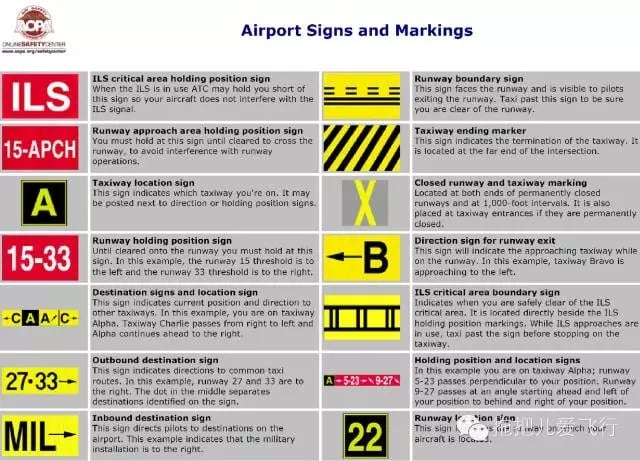

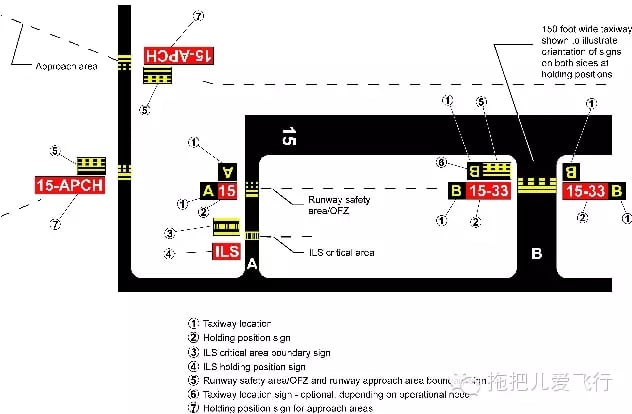

　　把上邊這些標志組合到一起

　　就是下面這個樣紙啦

　　▼▼▼

　　你都認全了嗎~
